SÓNG HÀI (HARMONICS)
Hiện tượng nhiễu hay méo sóng sin trong điện xoay chiều được gọi là sóng hài (harmonics). Điều này xảy ra chủ yếu do việc sử dụng các thiết bị điện tử phi tuyến tính. Sóng hài không chỉ làm biến dạng sóng sin ban đầu mà còn gây ra tổn thất điện năng đáng kể.

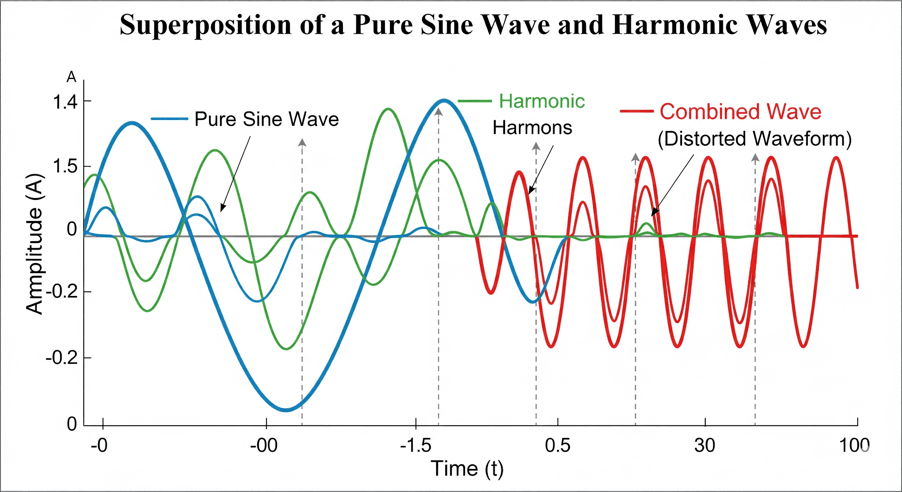

Đây là hình ảnh minh họa cách sóng hài làm biến dạng sóng sin lý tưởng. Sóng hài là các sóng có tần số là bội số của sóng sin chuẩn. Khi chúng cộng lại với nhau, chúng sẽ tạo ra một sóng méo dạng (sóng tổng hợp) không còn hình dạng sin thuần túy nữa.
Các trường hợp gây méo sóng (Sóng hài)
Sóng hài là những sóng có tần số là bội số của tần số cơ bản của lưới điện (ở Việt Nam là 50 Hz). Chúng được tạo ra bởi các thiết bị tiêu thụ dòng điện không theo dạng hình sin, phổ biến nhất là các thiết bị có bộ chỉnh lưu, biến tần hoặc chuyển mạch điện tử.
- Thiết bị điện tử công suất: Đây là nguyên nhân chính. Các thiết bị như biến tần (inverter), bộ nguồn chuyển mạch (SMPS) của máy tính, hệ thống điện mặt trời, và bộ lưu điện (UPS) đều sử dụng các bộ chuyển mạch để điều chỉnh điện áp và tần số, tạo ra các xung dòng điện không đều, làm méo dạng sóng.
- Thiết bị dân dụng: Một số thiết bị gia dụng có mạch điện tử như đèn LED, tivi, máy photocopy, máy lạnh, và bếp từ cũng đóng góp vào việc tạo ra sóng hài.
- Thiết bị công nghiệp: Các loại lò hồ quang, máy hàn, động cơ lớn, và các bộ khởi động điện tử cũng là nguồn phát sinh sóng hài đáng kể.
Tổn thất điện năng và tác hại khác
Có, sóng hài gây tổn thất điện năng và nhiều tác hại khác lên hệ thống điện. Đây không phải là năng lượng hữu ích được sử dụng để chạy thiết bị, mà là năng lượng bị lãng phí dưới dạng nhiệt và các vấn đề khác.
Các giải pháp giảm sóng hài
Để giảm sóng hài, người ta thường sử dụng các thiết bị lọc sóng hài. Có hai loại chính: bộ lọc thụ động (Passive Harmonic Filter) và bộ lọc chủ động (Active Harmonic Filter). Ngoài ra, còn có các giải pháp khác như sử dụng cuộn kháng và biến tần tích hợp công nghệ giảm sóng hài.
1. Bộ lọc sóng hài thụ động (Passive Harmonic Filter)

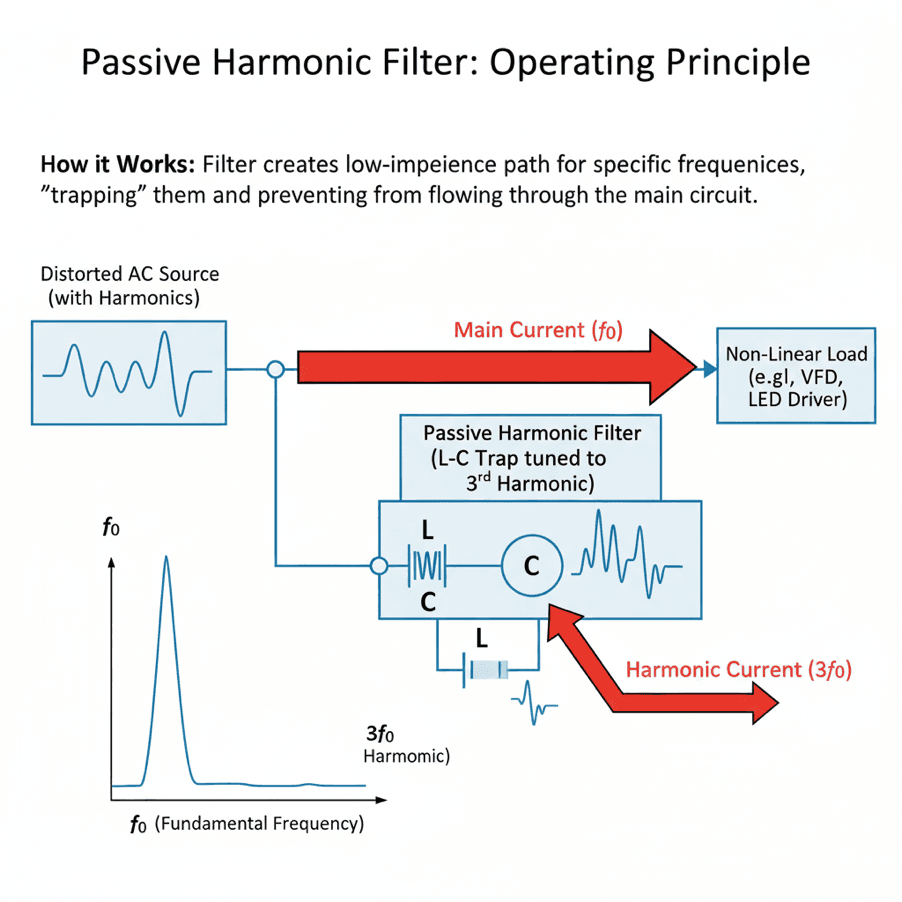

Dưới đây là hình ảnh minh họa nguyên lý hoạt động của một bộ lọc sóng hài thụ động cơ bản. Bộ lọc này sử dụng sự kết hợp của cuộn cảm (L) và tụ điện (C) để tạo ra một đường dẫn có trở kháng thấp cho các tần số sóng hài cụ thể, giúp chúng bị "hút" ra khỏi dòng điện chính
Thiết bị: Gồm các thành phần thụ động như cuộn kháng (L), tụ điện (C) và điện trở (R) được mắc nối tiếp hoặc song song.
Nguyên lý hoạt động: Bộ lọc thụ động được thiết kế để tạo ra một đường dẫn có tổng trở thấp cho một hoặc một vài tần số sóng hài cụ thể. Khi sóng hài đi vào mạch này, nó sẽ bị chuyển hướng và triệt tiêu. Bộ lọc thụ động giống như một "bẫy" được điều chỉnh để bắt các tần số hài cụ thể, không cho chúng quay trở lại lưới điện.
Ưu điểm: Chi phí thấp, cấu tạo đơn giản và hiệu quả cao khi lọc các sóng hài có tần số cố định.
Nhược điểm: Kém linh hoạt vì chỉ lọc được các tần số đã được thiết kế sẵn. Nếu hệ thống thay đổi, hiệu quả lọc sẽ giảm. Ngoài ra, bộ lọc thụ động có thể gây ra hiện tượng cộng hưởng với lưới điện, làm trầm trọng thêm vấn đề sóng hài nếu không được tính toán chính xác.
2. Bộ lọc sóng hài chủ động (Active Harmonic Filter - AHF)

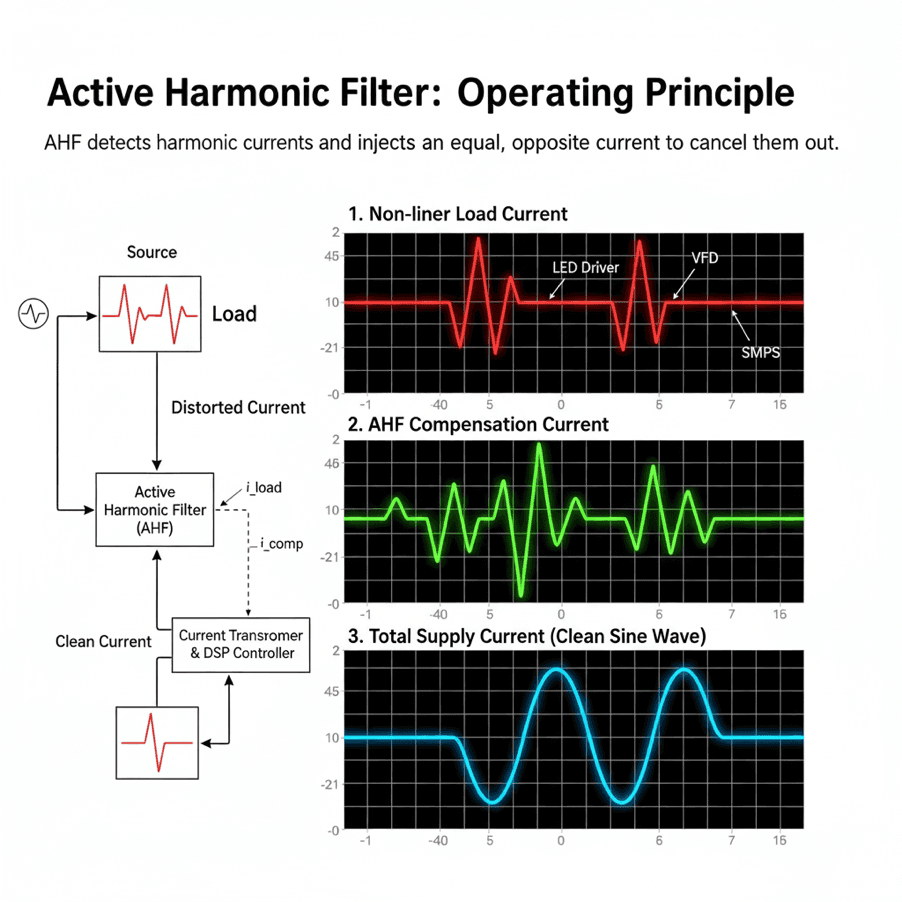

Dưới đây là hình ảnh minh họa nguyên lý hoạt động của một bộ lọc sóng hài chủ động (Active Harmonic Filter - AHF). AHF hoạt động bằng cách phát hiện các sóng hài trong dòng điện tải, sau đó tạo ra một dòng điện bù ngược pha để triệt tiêu các sóng hài đó, làm cho dòng điện tổng trở nên gần với dạng sóng sin thuần túy
Thiết bị: Là một thiết bị điện tử công suất phức tạp, sử dụng các mạch bán dẫn như IGBT và bộ xử lý tín hiệu số (DSP) để phân tích và tạo sóng.
Nguyên lý hoạt động: Đây là phương pháp hiệu quả và tiên tiến nhất. AHF hoạt động dựa trên nguyên lý triệt tiêu bằng cách tạo ra sóng hài đối nghịch.
Phát hiện: AHF liên tục đo và phân tích dòng điện trên lưới để xác định các thành phần sóng hài đang tồn tại.
Tạo sóng đối nghịch: Sau khi phân tích, bộ xử lý bên trong AHF sẽ tạo ra một dòng điện có các thành phần sóng hài giống hệt về biên độ nhưng có pha ngược 180° so với sóng hài đang có trên lưới.
Triệt tiêu: Dòng điện sóng hài đối nghịch này được bơm vào lưới điện tại đúng thời điểm, và khi nó gặp sóng hài gốc, hai sóng sẽ triệt tiêu lẫn nhau, làm cho tổng dòng điện trở lại gần với dạng sóng sin hoàn hảo.
Ưu điểm: Hiệu quả cao (giảm tổng độ méo sóng hài xuống dưới 5%), linh hoạt, có thể tự động thích ứng với các thay đổi của tải và lọc được nhiều bậc sóng hài cùng lúc.
Nhược điểm: Chi phí đầu tư ban đầu cao hơn nhiều so với bộ lọc thụ động.
GIẢI PHÁP CỦA CHÚNG TÔI
Nguyên lý tác động của miếng dán giảm tổn thất điện năng ES (Energy saving patch)
Khi dòng điện xoay chiều chạy qua dây dẫn được gắn ES (Energy saving patch), năng lượng trường xoắn được lưu trữ bên trong ES sẽ được phát ra. Điều này làm phát sinh sự biến thiên tuần hoàn của điện từ trường xung quanh dây dẫn, từ đó gây ra sự phân cực của chất điện môi. Sự phân cực cảm ứng này đồng bộ với hướng dòng điện, tạo nên hiện tượng công suất tăng lên.
Hiện tượng này tương đương với hiệu ứng Điện – Từ (MagnetoElectric effect), được quan sát thấy trong các vật liệu sắt điện (ferroelectric) và sắt từ (ferromagnetic). Kết quả là hiệu suất điện năng được cải thiện, biểu hiện thực tế bằng việc giảm mức tiêu thụ điện. Đồng thời, nhiễu điện (noise) được loại bỏ, giúp nâng cao hệ số công suất.
Miếng dán ES hoạt động theo các cơ chế sau:
1. Giảm hiệu ứng Foucault (dòng điện xoáy)
Cơ chế: Khi dòng điện xoay chiều (AC) đi qua dây dẫn, nó tạo ra một từ trường biến thiên xung quanh. Từ trường này cảm ứng và tạo ra các dòng điện xoáy (dòng Foucault) trong các vật liệu dẫn điện ở gần, như lõi máy biến áp hoặc vỏ thiết bị. Các dòng điện xoáy này không tạo ra công hữu ích mà chuyển hóa thành nhiệt, gây lãng phí năng lượng và làm nóng thiết bị.
Tác động của miếng dán ES: Miếng dán được chứa một loại vật liệu đặc biệt có khả năng điều chỉnh hoặc phân tán từ trường. Khi dán vào nguồn điện, vật liệu này tương tác với từ trường xung quanh dây dẫn, làm giảm cường độ của từ trường cảm ứng trên các vật liệu xung quanh, từ đó hạn chế sự hình thành của dòng điện xoáy và giảm tổn thất nhiệt.

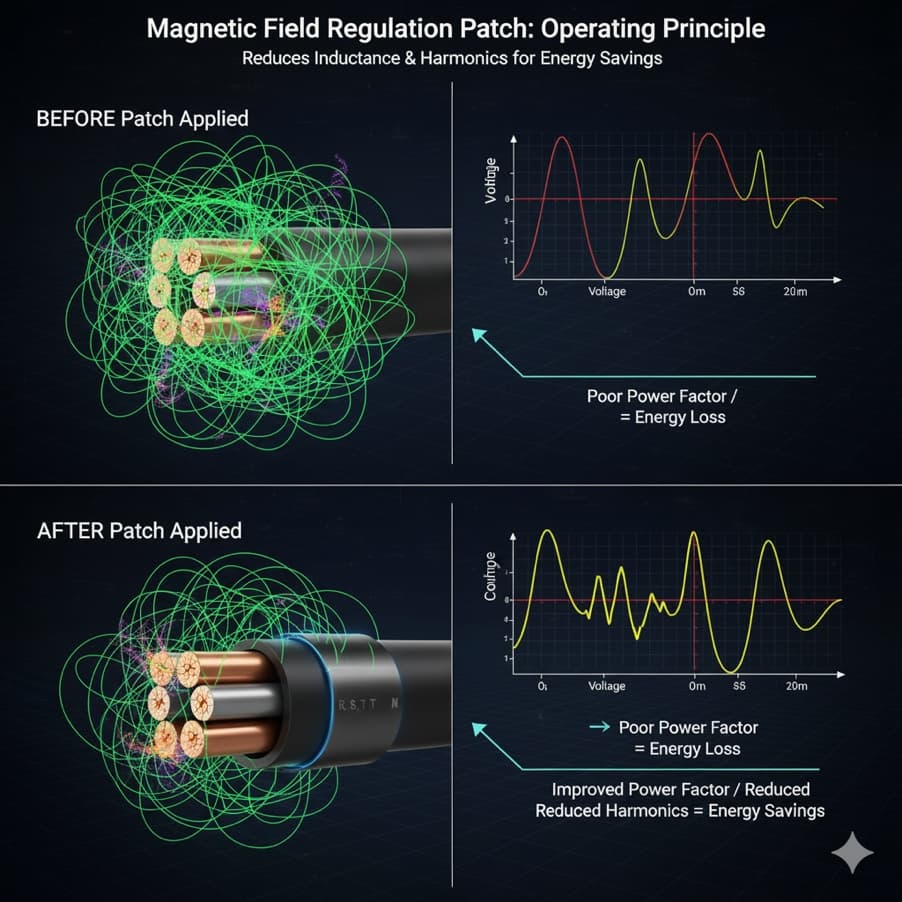

2. Giảm cảm kháng và sóng hài
Cơ chế:
Cảm kháng (Inductive Reactance): Từ trường biến thiên do dòng điện gây ra tạo ra một sức điện động cảm ứng ngược, chống lại sự thay đổi của dòng điện. Sức điện động này là nguyên nhân của cảm kháng, làm dòng điện bị trễ pha so với điện áp và giảm hiệu suất truyền tải.
Sóng hài (Harmonics): Sóng hài là các thành phần tần số cao do các thiết bị điện tử phi tuyến tính tạo ra. Chúng làm biến dạng sóng sin chuẩn của dòng điện, gây thêm tổn thất và làm nóng thiết bị.
Tác động của miếng dán ES: Miếng dán ES có khả năng điều chỉnh từ trường theo cách làm giảm cảm kháng tổng thể của mạch điện. Bằng cách can thiệp vào cách từ trường lan truyền, miếng dán ES có thể làm cho dòng điện và điện áp đồng pha hơn, cải thiện hệ số công suất. Đồng thời, nó có thể tác động để giảm bớt các thành phần từ trường ở tần số cao, từ đó "lọc" một phần các sóng hài ra khỏi dòng điện.
