Hiệu ứng da (Skin Effect)
Hiệu ứng da là hiện tượng mật độ dòng điện AC trong dây dẫn không phân bố đều mà có xu hướng tập trung ở phần bề mặt ngoài (lớp "da") của dây dẫn, trong khi phần lõi bên trong có rất ít hoặc không có dòng điện.
Hiệu ứng này là hệ quả trực tiếp của dòng điện xoáy Foucault:
- Ở trung tâm của dây dẫn, dòng điện Foucault cảm ứng có chiều ngược lại với dòng điện chính, làm suy yếu dòng điện chính.
- Ở bề mặt của dây dẫn, dòng điện Foucault có chiều cùng với dòng điện chính, làm tăng mật độ dòng điện tại đây.
Kết quả là, dòng điện AC bị "đẩy" ra ngoài, khiến phần lõi của dây dẫn gần như không được tận dụng để truyền tải điện. Hiệu ứng này càng trở nên rõ rệt khi tần số dòng điện càng cao, gây ra tổn thất năng lượng lớn do nhiệt (hiệu ứng Joule-Lenz).
Hiệu ứng này là một hiện tượng vật lý trong đó dòng điện xoay chiều (AC) có xu hướng tập trung ở bề mặt của dây dẫn thay vì phân bố đều khắp tiết diện.
Hình ảnh dưới đây minh họa cách dòng điện xoáy Foucault tác động và gây ra hiệu ứng da.
Hiệu ứng da làm tăng điện trở vì nó làm giảm diện tích hiệu dụng mà dòng điện có thể chạy qua.
1. Bản chất của Hiệu ứng da
Hiệu ứng da (skin effect) là hiện tượng dòng điện xoay chiều (AC) có xu hướng tập trung ở bề mặt của dây dẫn. Điều này xảy ra do từ trường biến thiên do dòng điện AC tạo ra sẽ cảm ứng ngược lại, sinh ra các dòng điện xoáy Foucault. Những dòng điện này có chiều chống lại dòng điện chính, đặc biệt là ở phần lõi của dây dẫn. Kết quả là, dòng điện chính bị đẩy ra ngoài, chỉ còn chảy ở một lớp mỏng gần bề mặt.
2. Mối quan hệ giữa diện tích và điện trở
Công thức tính điện trở của một dây dẫn là:
- R là điện trở.
- ρ (rho) là điện trở suất của vật liệu.
- L là chiều dài của dây dẫn.
- A là diện tích tiết diện của dây dẫn.
3. Tại sao điện trở tăng
Khi dòng điện bị dồn ra bề mặt, nó không sử dụng toàn bộ diện tích tiết diện (A) của dây dẫn. Thay vào đó, nó chỉ sử dụng một phần nhỏ, được gọi là diện tích hiệu dụng (A_{hiệu dụng}), và A_{hiệu dụng} < A.
Theo công thức trên, khi diện tích (A) giảm, điện trở (R) sẽ tăng lên. Vì vậy, hiệu ứng da làm tăng điện trở của dây dẫn đối với dòng điện xoay chiều, gây ra tổn thất năng lượng dưới dạng nhiệt (P = I²R) lớn hơn so với dòng điện một chiều (DC).
Hình ảnh dưới đây trực quan hóa mối quan hệ giữa hiệu ứng da, dòng điện xoáy Foucault và việc tăng điện trở trong dòng điện xoáy chiều (AC).
- •Dòng điện AC chính: Được biểu thị bằng màu sắc gradient, từ đỏ đậm ở bề mặt đến xanh nhạt ở trung tâm. Điều này minh họa trực quan cho hiệu ứng da, cho thấy dòng điện có mật độ cao nhất ở bề mặt và giảm dần vào bên trong.
- •Dòng điện xoáy Foucault: Được biểu thị bằng các vòng xoáy nhỏ, đối lập nhau bên trong dây dẫn.
- •Mối liên hệ: Dòng điện xoáy Foucault tạo ra một từ trường chống lại từ trường của dòng điện AC chính. Lực này đẩy dòng điện chính ra khỏi lõi và tập trung ở bề mặt.
- •Tăng điện trở và tổn thất năng lượng: Do dòng điện chỉ sử dụng một phần nhỏ diện tích tiết diện của dây dẫn, diện tích hiệu dụng giảm, dẫn đến điện trở hiệu dụng của dây dẫn tăng lên (R_{AC} > R_{DC}). Điều này làm tăng tổn thất năng lượng dưới dạng nhiệt (P = I²R).

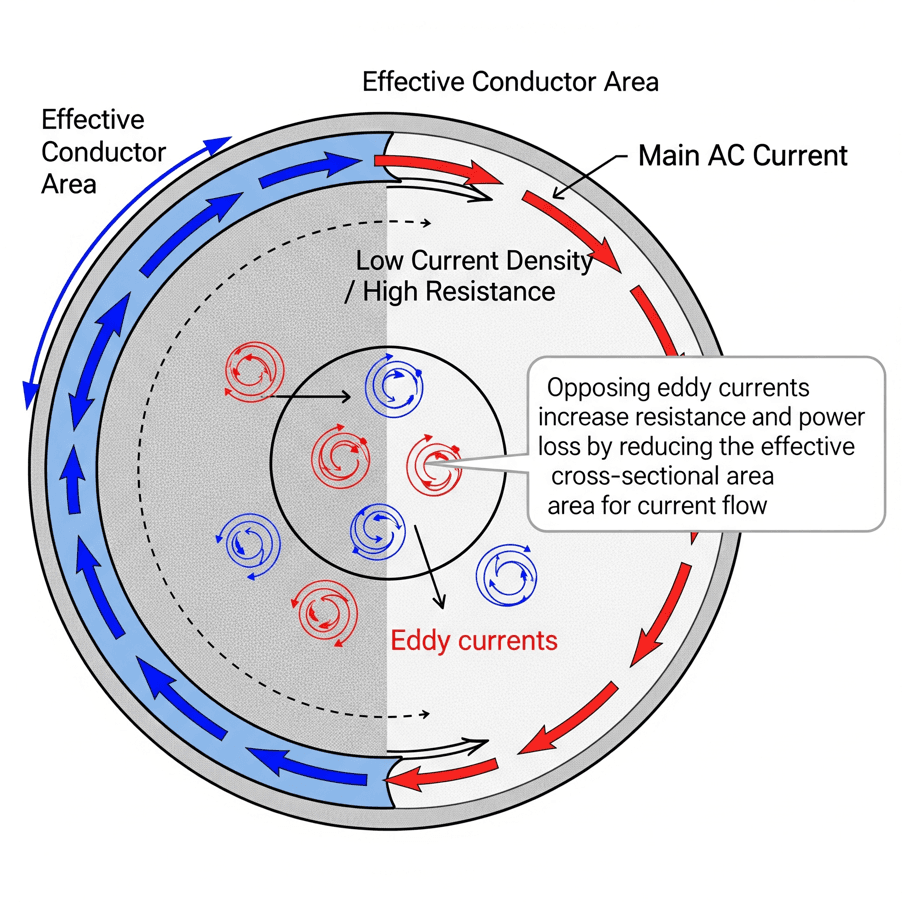

Một hình ảnh khác, đơn giản và tập trung vào các khái niệm chính. Hình ảnh này giúp bạn dễ dàng hình dung mối liên hệ giữa các hiện tượng.
